風電變流器的用途
風電是面向未來的清潔能源之一。WHNE-W系列風電變流器是為風力發電機和電網之間建立的橋梁和紐帶。
風力發電并網系統由風力發電機組、風能變流器、總控系統及配電系統組成。風力發電機組將風能轉換為幅值和頻率都變化的交流電,再通過風能變流器的控制轉化為恒頻恒壓,且與電網同相位的交流電饋入電網。
直驅型風力發電變流器
直驅型風力發電變流器是全功率風力并網發電系統的重要組成部分,它由網側變流器和機側變流器兩部分構成,二者通過中間直流環節連接,構成一個背靠背(Back-to-Back)/交直交(AC-DC-AC)四象限運行變流器。發電機產生的幅值頻率均變化的交流電,通過機側變流器整流為直流電,經直流支撐電容穩壓后輸送至網側變流器,控制系統通過PWM矢量控制技術將直流電轉換為頻率幅值穩定的交流電,饋入電網。完善的保護功能以及先進的控制技術保證變流器運行的安全、穩定,并將對電網的沖擊降至最小。

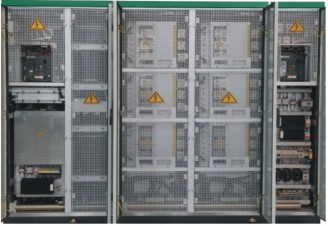

風電變流器內部結構圖

風力發電系統原理框圖


性能特點:
● 柜式結構、布局緊湊、運輸安裝便捷
● 采用德國原裝進口告訴全控制型功率模塊、系統效率高
● 四象限運行,功率因素連續可調
● 高功率密度
● 模塊化設計,柜前維護,功率回路可互換使用
● 2錄RS-232通訊接口
● CAN2.0總線通訊控制
● 預留多錄I/O及其它信號輸入接口,具備擴展性
WHNE-W 1000K

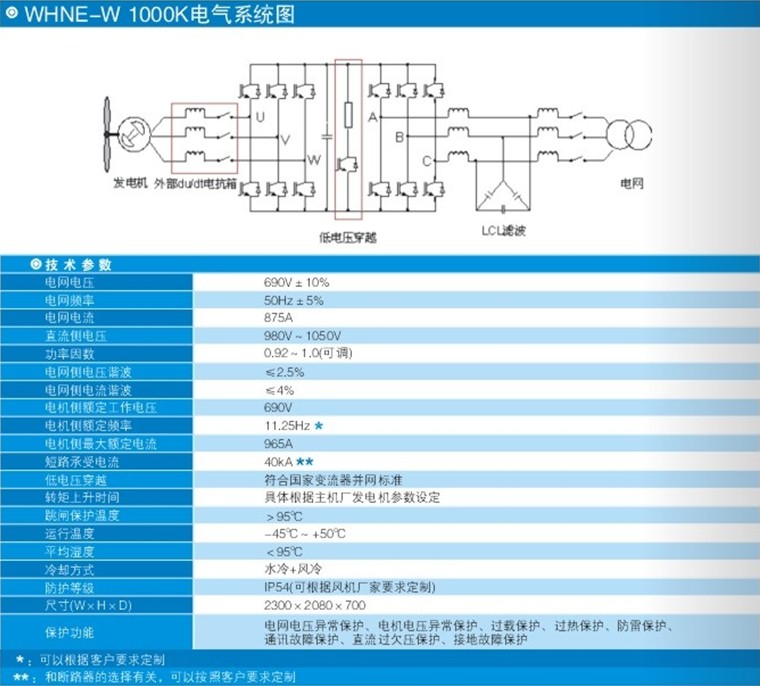

WHNE-W 1000K電氣系統圖

WHNE-W 1500K
WHNE-W 1500K電氣系統圖

WHNE-W 2000K
WHNE-W 2000K電氣系統圖

WHNE-W 2500K

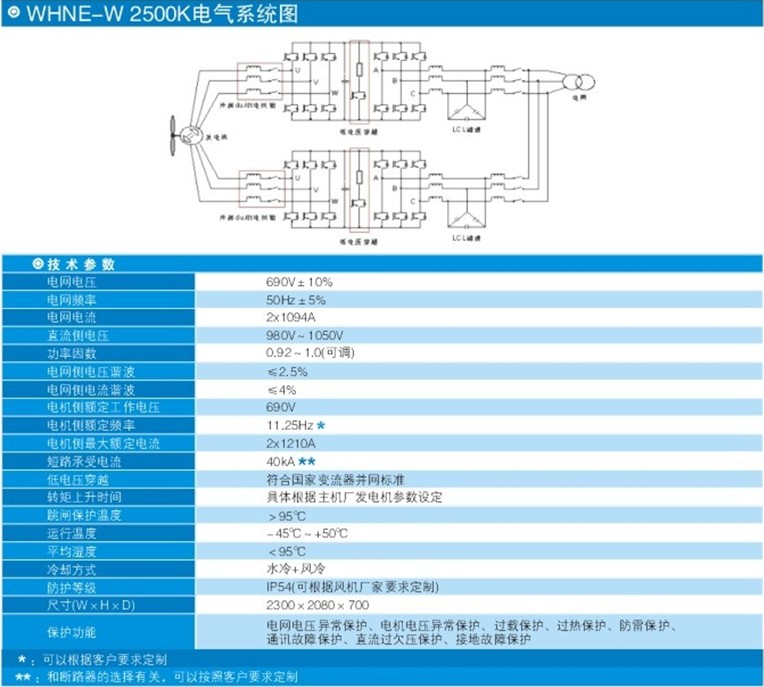

WHNE-W 2500K電氣系統圖

WHNE-W 3000K
WHNE-W 3000K電氣系統圖
